  产品名称: VAVTROL-DN系列蝶阀
  产品型号: VAVTROL-DN
  询问VAVTROL-DN系列蝶阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 5410 5400 5452高性能的蝶阀系列
 612X 615X 通用蝶阀
 VAVTROL-DN系列蝶阀
 602 603 舞蝶

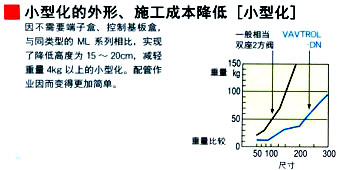

VAVTROL-DN系列

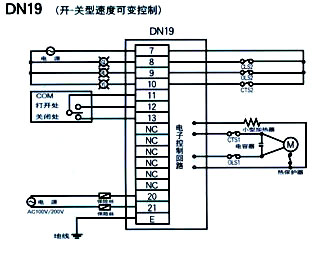

用于开关控制。能简单的改变开关速度,除防止水锤外,在吸收式冷冻机开始运转时,使用暖回路的开关系统和浮动控制器,可以进行压力控制,阀门打开角度是0-90°。

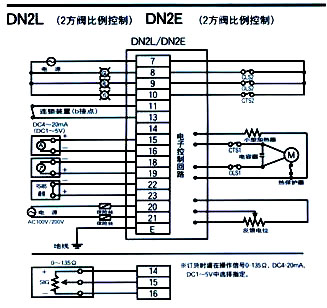

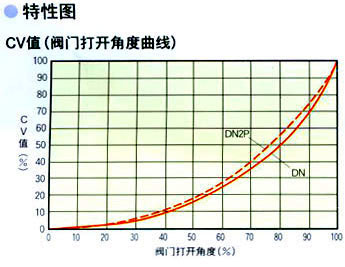

一般用于2方阀控制。根据微机控制将流量特性为直线的定为2L,近似于圆弧的称为2E,综合这两种类型的称为比例控制。请根据控制系统的特性选择2L和2E。一般2L大多用于温度控制和液面控制,2E大多用于压力控制、流量控制。这些特性在安装后也可以改变,而且特性可以任意设定。

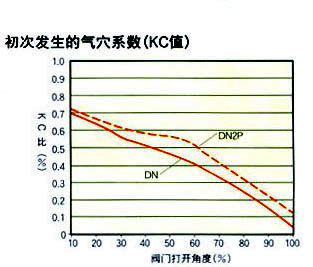

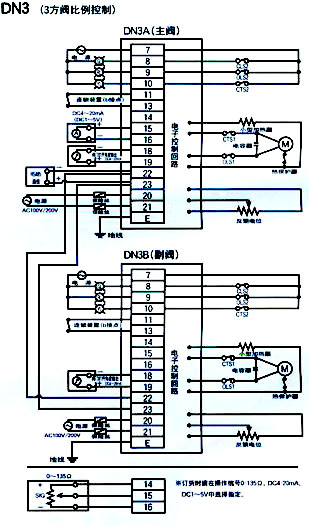

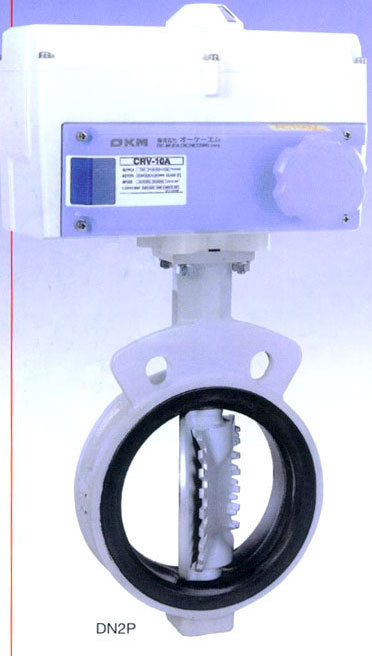

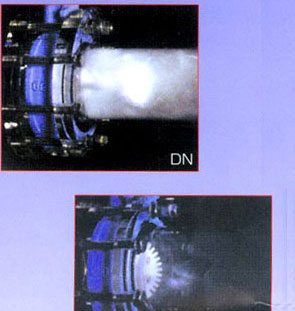

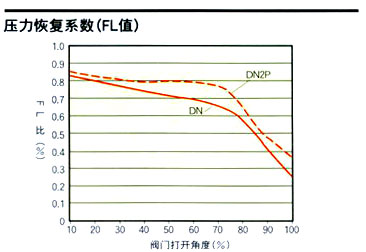

可以进行分流和混合两方面的比例控制。将直线性特性的阀2台为1组进行使用,1台为主阀接收从调节计发出的控制信号,主阀与副阀分别进行相反的动作,分流、混合。象混合3方阀一样不必选择配管的场所,以实现占有容积的小型化。 为了能在压力控制比较激烈的控制器中使用,阀板为控制气穴构造。在发生高差压的压力控制、差压控制和蓄热槽的落差压力控制中,对需要防止落水的场合是有效的。

机能名称

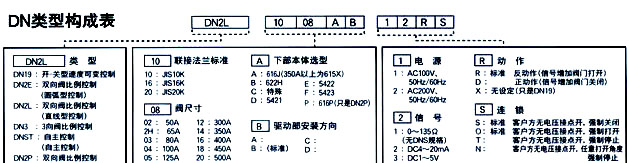

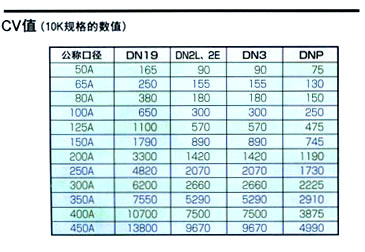

DN19 DN2L DN2E DN3 DN□P

内 容

输入信号

输入信号在0~135电阻信号、DC4~20mA信号、DC1~5V中选择。安装完后变更也容易。

阀动作(正动作/反动作)

阀动作的正动作、反动作哪个都可以进行。变更也容易。

连锁机能

可以在阀全开、全闭、强制停止、任意打开角度强制停止中选择。因在接点打开时工作、断线时也可以锁住

直线特性机能

将阀流量特性变成直线型

任意设定最大、最小打开程度机能

装备有阀最在打开角度(50-100%),最小打开角度(0-50%)的设定机能。可以根据情况任意设定。

调整开关时间

可以从在速开关(约30秒)到10倍的开关时间(约5分)这一范围内进行时间调整。

开关速度可变机能

从全闭到全开之间,可以设定和变更3个独立区间的开关速度。

阀门打开角度输出机能

将阀门打开角度0-100%用DC4~20mA信号输出,进行遥控操作和集中管理。

中间或开关无电压限位开关

装备中间及开关无电压限位开关,并增加了过负荷时限位开关。

通信机能(阀通信)

可以将计算机发出的信息输入输出,进行遥控操作和集中管理。

起动时、异常时动作机能

起动时、异常时,自我诊断并执行提前设定好的动作。

记录状态机能

将内部温度和阀门打开角度等的异常记录到存储器中,传送到外部计算机等中。

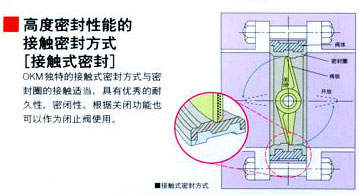

阀本体

类型

对夹式蝶阀

公称口径

50A~600A

适用法兰规伤格

JIS 10K、JIS 16K、JIS 20K

使用压力范围

1.0MPa关闭
1.6 MPa关闭 ※注1

标准材质

阀体

FCD450

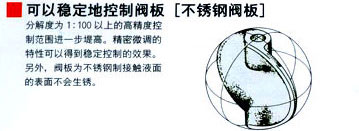

阀板

SCS13

密封圈

EPDM

SUS403

使用流体温度

-20℃--120℃



电源电压

AC100V AC200V AC220V

电机形式

电容电机

工作时间

DN19:约30秒-10分(根据尺寸)

其它:约25秒-30秒

位置限位开关

全部停止用 打开处1个(OLS1)

热保护器(防止烧毁)

全部内藏120℃±10℃

过负荷限位开关

全部停止用 关闭处1个(CTS1)

程序输出(中间限位开关)

关闭处、打开处各1个、转矩异常1个

小型加热器

全部内藏5W

手动操作杆

全部装载 根据不同的尺寸有圆型、杠杆型

耐环境

室外防水构造
可使用温度:0℃-50℃
耐震:1G

(注1) 除本规程外,还有用于蒸汽、冷媒盐水等的全不锈钢阀,请与敝公司联系。最大使用权用压力为1.96MPa、2.94MPa
(注2) 可适用于最高使用温度达到230℃的范围。详细请与敝公司联系
电子控制部分

电源部分

内藏变压器、恒定电压电器

控制电路

微机控制(内藏驱动部分)

电机控制器

SSR(无接点继电器)

端子盒

配线管接线部G(PF) 1/2”2个3/4”1个

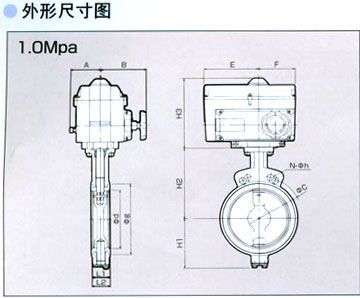

尺寸表 (1.0MPa)

Size
d
Li
g
H1
H2
H3
A
B
E
F
Actuator
重量
JIS 10K
C
N
H
50A
55
43
81
85.5
145
220
91
145
160
117
CRV-10A
13.5
120
2/04
18
65A
66
46
99
84.5
155
220
91
145
160
117
CRV-10A
14.2
140
2/04
18
80A
84
46
114
92.5
165
220
91
145
160
117
CRV-10A
14.6
150
2/08
18
100A
100
52
136
98.5
180
220
91
145
160
117
CRV-10A
15.9
175
2/08
18
125A
130
56
167
115.5
200
220
91
145
160
117
CRV-10A
17.7
210
2/08
22
150A
154
56
192
130.5
215
220
91
145
160
117
CRV-20A
19
240
2/08
22
200A
200
60
242
168.5
245
241
100
105
177
124
CRV-40A
27.5
290
2/12
22
250A
246
68
299
203.5
283
241
100
105
177
124
CRV-60A
37.5
355
2/12
24
300A
295
78
348
253.5
316
241
100
105
177
124
CRV-60A
49
400
2/16
24
350A
336
92
389
289
330
250
177
167
195
150
CRV-100A
76
445
4/16
M22
400A
390
102
448
322
370
250
177
167
195
150
CRV-150A
96
510
4/16
M24
450A
439
114
504
345
400
250
177
167
195
150
CRV-150A
118
565
4/20
M24

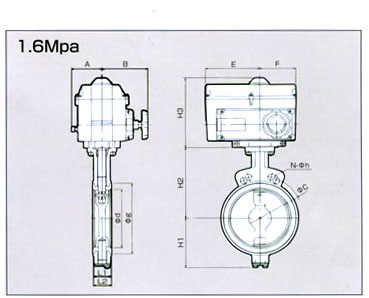

尺寸表(1.6MPa)

Size
d
Li
g
H1
H2
H3
A
B
E
F
Actuator
重量
JIS 10k
C
N
H
50A
55
43
81
85.5
145
220
91
145
160
117
CRV-10A
13.5
120
2/08
18
65A
66
46
99
84.5
155
220
91
145
160
117
CRV-10A
14.2
140
2/08
18
80A
84
46
114
92.5
165
220
91
145
160
117
CRV-10A
14.6
160
2/08
22
100A
100
52
136
98.5
180
220
91
145
160
117
CRV-10A
15.9
185
2/08
22
125A
130
56
167
115.5
200
220
91
145
160
117
CRV-10A
17.7
225
2/08
24
150A
154
56
192
130.5
215
220
91
145
160
117
CRV-20A
19
260
2/12
24
200A
200
60
242
168.5
245
241
100
105
177
124
CRV-40A
27.5
305
2/12
24
250A
246
68
299
203.5
283
241
100
105
177
124
CRV-60A
39.3
380
2/16
26
300A
295
78
348
253.5
313
250
177
167
195
150
CRV-100A
60
430
2/16
26
350A
333
78
389
286
340
250
177
167
195
150
CRV-100A
76.1
480
4/16
M30x3
400A
384
102
447
321
375
250
177
167
195
150
CRV-100A
99.9
540
4/16
M30x3
