  产品名称: 气动三通球阀
  产品型号: Q644F、Q645F
  询问气动三通球阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 气动V型调节球阀
 气动对夹薄型球阀
 气动保温球阀
 气动法兰球阀







      三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型,可以满足不同的生产工艺要求。三通球阀可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。
     电动O型球阀用于工业控制系统中,它由电子式电动执行机构和三通球阀组成,电动执行机构是三通球阀的驱动装置,当工作电源通电时,
     电动执行机构从0~900回转,使三通球阀由关(开)的位置到开(关)的位置,达到对管道内介质实现流通(切断)满足不同的工艺要求(详见图)。电动三通球阀有两种型式,阀芯有L型和T型,可实现两种不同的控制要求。(如图)

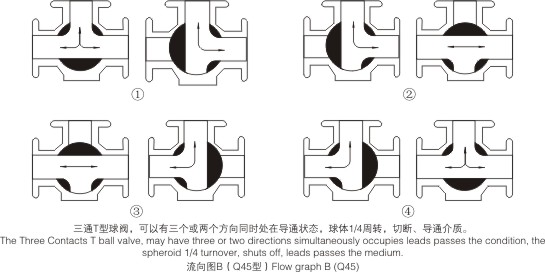

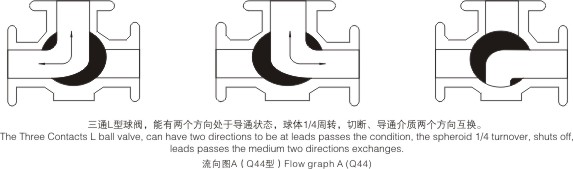

      三通球阀一般采用两阀座结构,如流向图A所示两种工况,选用两阀座L型结构(即Q44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即Q45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。






阀门试验

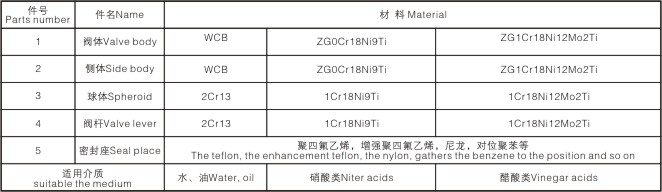

主要零部件及材料

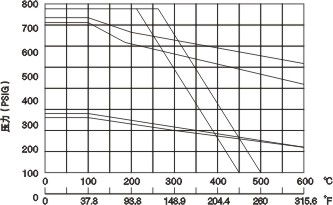

压力、温度曲线

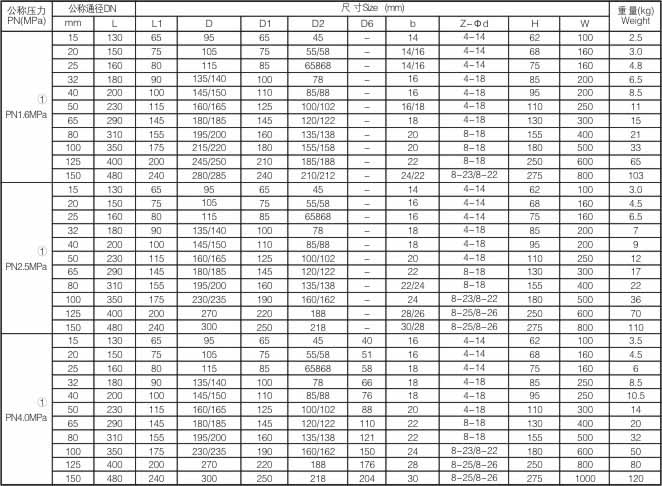

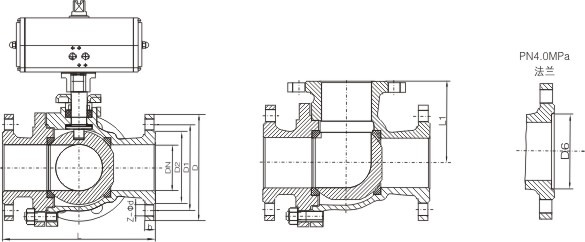

外形及连接尺寸






 注:①缩径球阀重量约为全通径球阀重量的70%~80%。
       ②表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原械标JB74~90-59的尺寸),
       ③分母为JB/T74~90系列1、GB912~9131(PN1.6~4.0MPa)及HGJ44~76尺寸。
       ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
