 美标止回阀特点
美标止回阀又称逆止阀(单向阀)①产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准APl6D要求。②美标止回阀的阀瓣为旋启式,流道为直通式,水平管道、垂直管道均可安装。 ③美标止回阀的摇杆销轴采用内装式结构,减少了外泄漏缺点。 ④阀体,阀盖为螺栓连接,高压情况下(PN≥10MPa)。中法兰采用内压自密封结构,使得美标止回阀体积小,重量轻,密封可靠。
|
 名称   |
 止回阀   |
|
 设计标准   |
 APl6D.JlS B2074-2084   |
|
 结构长度   |
 ANSIB16.10,JISB2002   |
|
 配管法兰   |
 ANSI B16.5、JISB2212-2214   |
|
 对焊端尺寸   |
 ANSlB16.25   |
|
 检验与试   |
 APl6D或APl598,JlSB2003   |
试压规范
|
 压力等级或公称压力   |
 壳体试验  (Mpa)   |
 密封试验 (MPa)   |
|
 高压液密封   |
 低压气密封   |
|
 150Lb.PN2.0MPa   |
 2.94   |
 2.16   |
 0.6   |
|
 300Lb.PN5.OMPa   |
 7.67   |
 5.62   |
|
 600Lb.PNl O.OMPa   |
 15.3   |
 11.23   |
|
 JISlOK   |
 2.1   |
 1.6   |
|
 JIS20K   |
 5.1   |
 3.8   |
主要零件材料及性能规范
|
 零件名称   |
 材 料   |
|
 阀体  阀盖  阀瓣  摇杆   |
 ASTM A216  WCB   |
 ASTM A351  CFB   |
 ASTM A351  CF8M   |
 ASTM A351 CF3   |
 ASTM A351 CF3M   |
|
 销轴   |
 1Crl3   |
 OCrl8Ni9   |
 OCrl7Nil2M02   |
 OOCrl9Nil0   |
 OOCrl7Nil4M02   |
|
 F6a   |
 304   |
 316   |
 304L   |
 316L   |
|
 阀瓣   |
 密封面   |
 13Cr   |
 13Cr   |
 STL   |
 本体         本体         STL    本体        STLR          STL    |
|
 阀座   |
 13Cr   |
 STL   |
 STL   |
|
 阀瓣螺母   |
 1Crl3   |
 0Crl8Ni9   |
 OCrl7Nil2M02   |
 00Crl9NilO   |
 OOCrl7Ni4M02   |
|
 410   |
 304   |
 316   |
 304L   |
 316L   |
|
 防松销   |
 OCCr8Ni9   |
 0Crl7Nil2M02   |
 00Crl9NilO   |
 00Crl7Nil4M02   |
|
 304   |
 316   |
 304L   |
 316L   |
|
 垫片   |
 柔性石墨复合垫 (芯板:碳钢或不锈钢)不锈钢带,柔性石墨缠绕垫   |
|
 中法兰螺栓   |
 350CrM0  ASTM A193 B7   |
 OCr18Ni9 ASTMA193   B8   |
|
 中法兰螺母   |
 45  ASTM A1 94 2H   |
 OCr18Ni9 ASTM A194   8   |
|
 适用  工况   |
 适用介质   |
 水、蒸汽、油品等   |
 硝酸等腐蚀介质   |
 醋酸等腐蚀介质   |
 强氧化性介质   |
 尿素等腐蚀性介质   |
|
 适用温度 (℃)   |
 -29~425   |
 -40~200(超出该温度范围、请在订货时注明)   |
注: 1如法兰密封面采用凸面以外的型式。请在订货时注明。

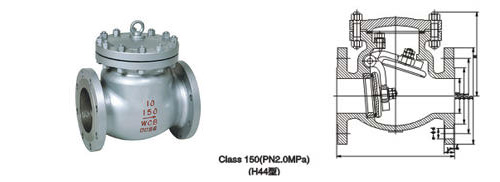

[H44]主要连接与外形尺寸及重量
|
 磅级  |
 公称通径(DN)  |
 主要连接尺寸 (mm)  |
 H44外形尺寸  |
 重量 (kg)   |
|
 in  |
 mm  |
 L  |
 D  |
 D1  |
 D2  |
 b  |
 f  |
 z-φd  |
 H  |
|
 150Lb (2.0Mpa) (10K)   |
 2  |
 50  |
 203  |
 152  |
 120.5  |
 92  |
 16  |
 1.6  |
 4-19  |
 165  |
 17  |
|
 21/2  |
 65  |
 216  |
 178  |
 139.5  |
 105  |
 17.5  |
 1.6  |
 4-19  |
 175  |
 25  |
|
 3  |
 80  |
 241  |
 190  |
 152.5  |
 127  |
 19.5  |
 1.6  |
 4-19  |
 190  |
 29  |
|
 4  |
 100  |
 292  |
 229  |
 190.5  |
 157  |
 24  |
 1.6  |
 8-19  |
 215  |
 50  |
|
 5  |
 125  |
 330  |
 254  |
 216  |
 186  |
 24  |
 1.6  |
 8-22  |
 245  |
 75  |
|
 6  |
 150  |
 356  |
 279  |
 241.5  |
 216  |
 25.5  |
 1.6  |
 8-22  |
 265  |
 85  |
|
 8  |
 200  |
 495  |
 343  |
 298.5  |
 270  |
 29  |
 1.6  |
 8-22  |
 320  |
 150  |
|
 10  |
 250  |
 622  |
 406  |
 362  |
 324  |
 30.5  |
 1.6  |
 12-25  |
 365  |
 240  |
|
 12  |
 300  |
 698  |
 483  |
 432  |
 381  |
 32  |
 1.6  |
 12-25  |
 415  |
 350  |
|
 14  |
 350  |
 787  |
 533  |
 476  |
 413  |
 35  |
 1.6  |
 12-29  |
 460  |
 460  |
|
 16  |
 400  |
 864  |
 597  |
 540  |
 470  |
 37  |
 1.6  |
 16-29  |
 495  |
 580  |
|
 20  |
 500  |
 978  |
 698  |
 635  |
 584  |
 43  |
 1.6  |
 20-32  |
 590  |
 840  |
|
 24  |
 600  |
 1295  |
 813  |
 749.5  |
 692  |
 48  |
 1.6  |
 20-35  |
 650  |
 1140  |
|
 28  |
 700  |
 1448  |
 927  |
 863.5  |
 800  |
 71.5  |
 1.6  |
 28-35  |
 |
 |
|
 300Lb (5.0MPa) (20K)   |
 2  |
 50  |
 267  |
 165  |
 127  |
 92  |
 22.5  |
 1.6  |
 8-19  |
 190  |
 28  |
|
 21/2  |
 65  |
 292  |
 190  |
 149  |
 105  |
 25.5  |
 1.6  |
 8-22  |
 205  |
 33  |
|
 3  |
 80  |
 318  |
 210  |
 168  |
 127  |
 28 5  |
 1.6  |
 8-22  |
 220  |
 45  |
|
 4  |
 100  |
 356  |
 254  |
 200  |
 157  |
 32  |
 1.6  |
 8-22  |
 245  |
 70  |
|
 5  |
 125  |
 400  |
 279  |
 235  |
 186  |
 35  |
 1.6  |
 8-22  |
 275  |
 110  |
|
 6  |
 150  |
 444  |
 318  |
 270  |
 216  |
 36.5  |
 1.6  |
 12-22  |
 295  |
 150  |
|
 8  |
 200  |
 533  |
 381  |
 330  |
 270  |
 41.5  |
 1.6  |
 12.25  |
 330  |
 230  |
|
 10  |
 250  |
 622  |
 444  |
 387.5  |
 324  |
 48  |
 1.6  |
 16-29  |
 420  |
 390  |
|
 12  |
 300  |
 711  |
 521  |
 451  |
 381  |
 51  |
 1.6  |
 16-32  |
 480  |
 520  |
|
 14  |
 350  |
 838  |
 584  |
 514.5  |
 413  |
 54  |
 1.6  |
 20-32  |
 535  |
 710  |
|
 16  |
 400  |
 864  |
 648  |
 571.5  |
 470  |
 57.5  |
 1.6  |
 20-35  |
 585  |
 890  |
|
 20  |
 500  |
 1016  |
 775  |
 686  |
 584.5  |
 63.5  |
 1.6  |
 24-35  |
 685  |
 1360  |
|
 24  |
 600  |
 1364  |
 914.5  |
 813  |
 692.5  |
 70  |
 1.6  |
 24-41  |
 785  |
 2040  |
|
 600Lb (10.0MPa)   |
 2  |
 50  |
 292  |
 165  |
 127  |
 92  |
 26  |
 6.4  |
 8-19  |
 210  |
 32  |
|
 21/2  |
 65  |
 330  |
 190  |
 149  |
 100  |
 29  |
 6.4  |
 8-22  |
 230  |
 42  |
|
 3  |
 80  |
 356  |
 210  |
 168  |
 127  |
 32  |
 6.4  |
 8-22  |
 255  |
 60  |
|
 4  |
 100  |
 432  |
 273  |
 216  |
 157  |
 38  |
 6.4  |
 8-25  |
 295  |
 95  |
|
 5  |
 125  |
 508  |
 330  |
 266.5  |
 186  |
 45  |
 6.4  |
 8-29  |
 310  |
 120  |
|
 6  |
 150  |
 559  |
 355.5  |
 292  |
 216  |
 47.5  |
 6.4  |
 12-29  |
 365  |
 220  |
|
 8  |
 200  |
 660  |
 419.5  |
 349  |
 270  |
 56  |
 6.4  |
 12-32  |
 420  |
 390  |
|
 10  |
 250  |
 787  |
 508  |
 432  |
 324  |
 63.5  |
 6.4  |
 16-35  |
 505  |
 630  |
|
 12  |
 300  |
 838  |
 559  |
 489  |
 381  |
 66.5  |
 6.4  |
 20-35  |
 545  |
 870  |
|
 14  |
 350  |
 889  |
 603.5  |
 527  |
 413  |
 710  |
 6.4  |
 20-38  |
 600  |
 940  |
|
 16  |
 400  |
 991  |
 686  |
 603  |
 470  |
 76.5  |
 6.4  |
 20-41  |
 650  |
 1100  |
注:①如法兰密封面采用凸面以外的形式,请在订货时注明。2压力900、1500Lb止回阀尚有生产。   |
