   首页 - 产品展厅 - 产品介绍
  产品名称: 内螺纹截止阀
  产品型号: J11W
  询问内螺纹截止阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 内螺纹截止阀
 苏式内螺纹截止阀




应用规范:

公称压力:16Mpa

适用温度范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体

螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

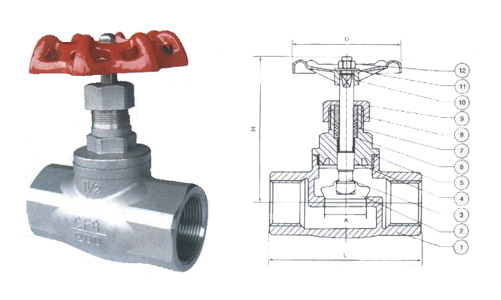

主要零件

序 号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀瓣

不锈钢SS316/304

3

阀杆

不锈钢SS316

4

阀盖

不锈钢CF8M/CF8

5

密封垫

聚四氟乙烯PTFE

6

平垫

不锈钢SS304/316

7

填料

聚四氟乙烯PTFE

8

压环

不锈钢SS316/304

9

压盖

不锈钢CF8M/CF8

10

手轮

ALUMINUM ALLOY

11

铭牌

ALUMINUM ALLOY

12

螺母

不锈钢SS304



尺寸

    A

    D

    L

    H

重量TW(g)

    1/4”

    10

    70

    65

    85

   340

    3/8”

    12

    70

    65

    85

   340

    1/2”

    15

    70

    65

    85

   350

    3/4”

    20

    70

    80

    95

   550

     1”

    25

    80

    90

   105

   870

    11/4”

    32

    90

   105

   125

  1360

    11/2”

    40

    90

   120

   135

  1860

     2”

    50

   100

   140

   155

  2670
