RD-37型、RD-37F型 水・液体用減圧弁(平静)

青銅製水用減圧弁〔平静〕の本体、要部、バネケースをステンレス製とした〔平静〕シリーズです。
制御性・信頼性、さらに耐食性を向上して、プラントなどへの対応も可能です。

ステンレス鋼製

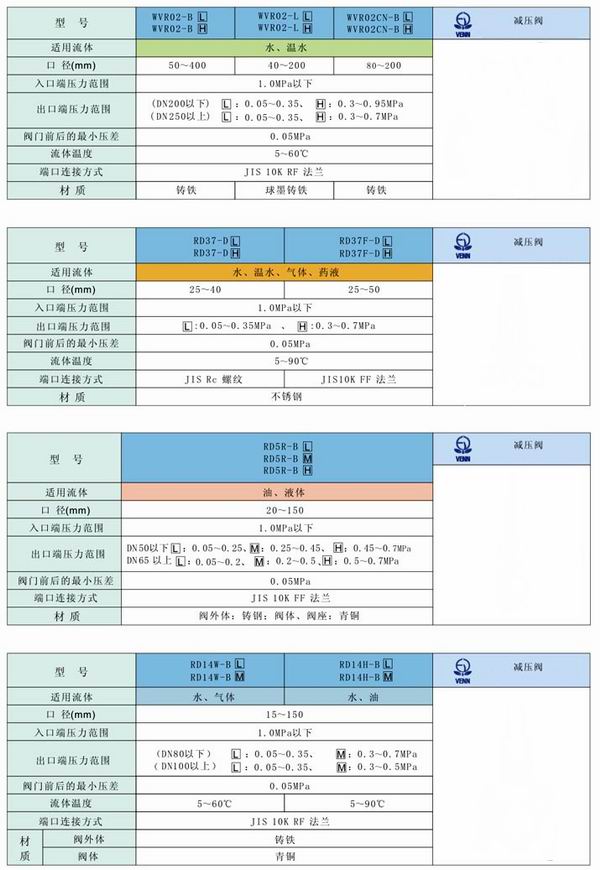

型式 RD-37型L/H RD-37F型L/H 製品記号 RD37-DL/DH RD37F-DL/DH 形式 直動式 呼び径 25～40 25～50 適用流体 水・温水・薬液 流体温度 5～90℃ 一次側適用圧力 1.0MPa以下 二次側調整圧力範囲 L：0.05～0.35MPa、H：0.3～0.7MPa 最大減圧比 10：1 弁前後の最小差圧 0.05MPa 材質 本体(SCS)、弁体・弁座(SUS) ディスク(合成ゴム)

RD-14W型、RD-14H型、RD-14CN型 水・液体用減圧弁

圧力変動巾が小さく、小流量から大流量まで使用できる水・液体・空気用の直動式減圧弁です。
建築設備においては、中・高層ビルの高架水槽より各階への給水圧力制御、あるいは高架水槽方式によらないポンプ直結による給水圧力制御、 その他ボイラ給水等に使用され、また、工業用においては、燃料油、潤滑油、空気の圧力制御等に使用します。

水道法性能基準適合品(RD-14CN型)

型式 RD-14W型 RD-14H型 RD-14CN型 製品記号 RD14W-BL/BM RD14H-BL/BM RD14CN-BL/BH 形式 直動式 呼び径 15～150 適用流体 水・空気 温水・油 水・温水 流体温度 5～60℃ 5～90℃ 5～60℃ 一次側適用圧力 1.0MPa以下 二次側調整圧力範囲 呼び径80以下 L：0.05～0.35MPa、M(H)：0.3～0.7MPa 呼び径100以上 L：0.05～0.35MPa、M(H)：0.3～0.5MPa 最大減圧比 10：1 弁前後の最小差圧 0.05MPa 材質 本体(FC)、弁体・弁座(CAC)、ディスク(合成ゴム) 端接続 JIS 10KRFフランジ

WVR-02型 水用減圧弁

大容量用の減圧弁で、空気調和・衛生設備・畑地かんがいの送水ラインの本管に使用します。
パイロット弁は、圧力バランス機構を採用していますので、一次側圧力の変動に影響されることなく二次側の圧力を一定に調整することができます。

製品記号 WVR02-BL/BH WVR02-LL/LH 形式 パイロット式 呼び径 50～400 40～200 適用流体 水・温水 流体温度 5～60℃ 一次側適用圧力 1.0MPa以下 二次側調整圧力範囲 呼び径200以下 L：0.05～0.35MPa、H：0.3～0.95MPa 呼び径250以上 L：0.05～0.35MPa、H：0.3～0.7MPa 最大減圧比 10：1 弁前後の最小差圧 0.05MPa 材質 本体(FC) 本体(FCD) 要部(CAC、SUS) ダイヤフラム・ディスク(合成ゴム) 端接続 JIS 10KRFフランジ

消火設備用減圧弁

WVR-02T型 消火設備用減圧弁

パイロット弁は、圧力バランス機構を採用していますので、一次側圧力の変動に影響されることなく二次側の圧力を一定に調整することができます。

日本消防設備安全センター性能評定品

製品記号 WVR02T-BL/BH WVR02T-LL/LH 形式 パイロット式 呼び径 50～150 40～150 適用流体 消火用水 流体温度 5～60℃ 一次側適用圧力 1.6MPa以下 二次側調整圧力範囲 L：0.05～0.3MPa、H：0.3～1.0MPa 最大減圧比 10：1 弁前後の最小差圧 0.05MPa 材質 本体(FC) 本体(FCD) 要部(CAC、SUS) ダイヤフラム・ディスク(合成ゴム) 端接続 JIS 16KRFフランジ
